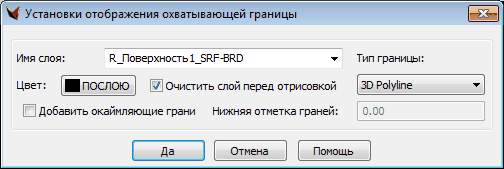

Данный пункт меню позволяет отрисовать границы триангуляции для уже существующей поверхности. После указания имени слоя программа отрисует на указанном слое границы триангуляции (border)  в виде трехмерных полилиний.

Границы называются внешние, потому что их получение производится по выходным данным. В этом смысле границы – внешние.

В общем случае границы могут быть многоуровневые, а также вложенные, в т.ч. с множественным вложением.

Пример:



Блок-диаграмма – это поверхность в виде 3D граней, с внешней границей – на установленной отметке (по умолчанию 0) и на своих отметках, причем соответствующие вершины обеих линий соединены вертикальными отрезками.

Такой способ позволяет наглядно визуализировать поверхность.



Таким образом: после построения или перестроения поверхностей – отдельной командой всегда можно получить и отрисовать внешние границы. Тип запрашивается при создании.

Автоматом они в поверхность не включаются, т.к. могут быть быть непредсказуемые последствия..

А присоединить – легко.
